Анализатор MI 3290: возможности, опции, функционал, ч. 2

Анализатор MI 3290: возможности, опции, функционал, ч. 2
Пользователю MI 3290 доступны различные методы измерения сопротивления заземления от классического трехпроводного метода до методов измерения на опорах ЛЭП с помощью одних или четырех гибких клещей.

Также имеется возможность выбора частоты испытательного сигнала: доступен сигнал фиксированной частоты (в диапазоне от 55 Гц до 15 кГц), ВЧ-сигнал частотой 25 кГц и импульсный сигнал, имитирующий удар молнии.

MI 3290 характеризуется высокой помехозащищенностью, что обеспечивает широкое применение данного прибора в промышленности.

ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ


Первая часть обзора

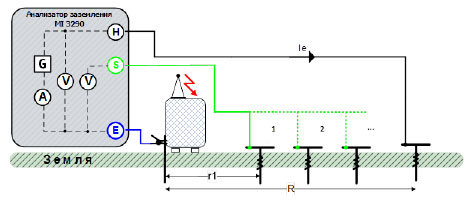

 Измерение электрического потенциала грунта
В случае какого-либо опасного события (удар молнии или короткое замыкание на корпус) электрический потенциал распределяется определенным образом вокруг заземленного объекта. MI3290: распределение электрического потенциала грунта
Типичное распределение электрического потенциала, наблюдаемое вокруг электрода, имеет вид так называемой воронки напряжения. MI3290: распределение электрического потенциала в виде воронки напряжения
 Измерение шагового и контактного напряжения

Шаговое напряжение

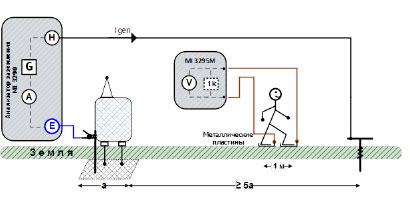

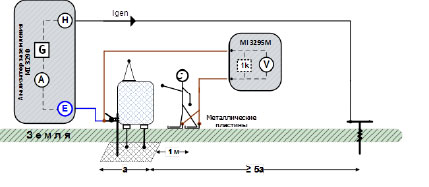

Напряжение измеряется между двумя точками на расстоянии 1 м. Напряжение измеряется вольтметром (MI 3295M) с внутренним сопротивлением 1 кОм, что имитирует сопротивление тела человека.
MI3290: измерение шагового напряжения
Контактное напряжение

Напряжение измеряется между точкой заземления и землей на расстоянии 1м. Измеренные значения напряжения масштабируются в соответствии со следующим уравнением:
MI3290: измерение контактного напряжения
 Измерение импеданса (АС)

Метод измерений: одиночный или с разверткой. Диапазон измерений: 0 … 2 кОм.

MI3290: Измерение импеданса MI3290: Измерение импеданса
 Измерение сопротивления (200 мА DC)  Измерение сопротивления (7 мA DC)

Метод измерений: однонаправленный. Диапазон измерений: 0 … 2 кОм.



Метод измерений: однонаправленный. Диапазон измерений: 0 … 2 кОм.


 Измерение тока (железные клещи)

Метод измерений: одиночный или с разверткой.
Диапазон измерений: 1мА … 8 А.


 MI3290: Измерение тока с помощью железных клещей MI3290: методика измерений с применением железных токовых клещей
 Измерение тока (гибкие клещи)

Метод измерений: расширенный.
Диапазон измерений: 10 мА … 50 А.


 MI3290: измерение тока с применением гибких клещей MI3290: расширенный метод измерений с гибкими клещами

 Функция самодиагностики – Сheckbox


При работе функции самодиагностики Checkbox должна быть выбрана подфункция, соответствующая режиму текущего измерения (например, Check V-Meter при проверке вольтметра).

Проведение самодиагностики не является заменой поверки прибора.


MI3290: функция самодиагностики

MI3290: проверка вольтметра

MI3290: самодиагностика Checkbox

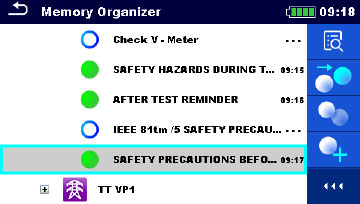

MI3290: выбор соответствующей подфункции MI3290: выбор подфункции при самодиагностике MI 3290: самодиагностика не заменяет поверку


 MI 3290 ОДИНОЧНЫЕ И АВТОМАТИЗИРОВАННЫЕ ИЗМЕРЕНИЯ

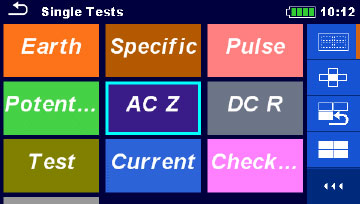

Пользователь может последовательно проводить одиночные измерения. Если постоянно производятся одни и те же одиночные измерения, существует возможность их перевода в автоматический режим. При этом дополнительно прилагаются подробные инструкции с текстом и изображениями. MI3290: Последовательность проведения одиночных измерений

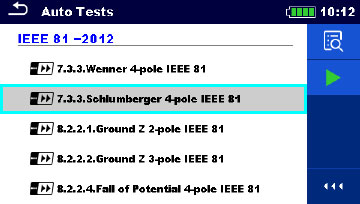

Последовательности автоматизированных измерений могут создаваться и корректироваться на ПК с помощью ПО Metrel ES Manager (MESM).  MI3290: Последовательности автоматизированных измерений



 Стандартный автоматизированный поток измерений:

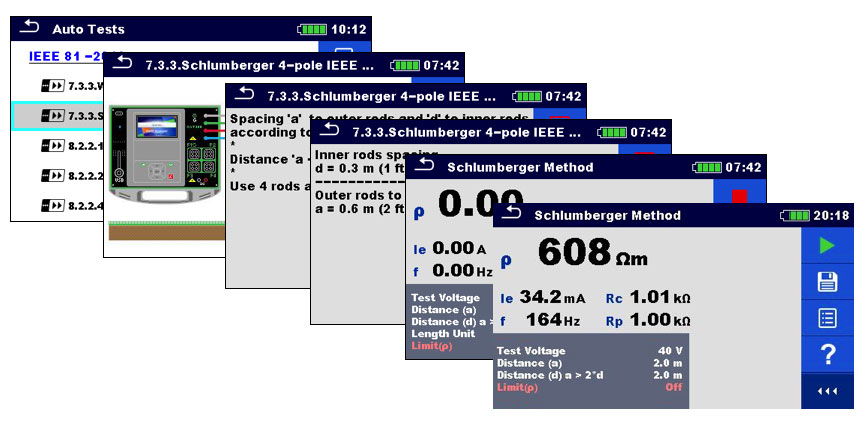

 MI3290: Стандартный автоматизированный поток измерений

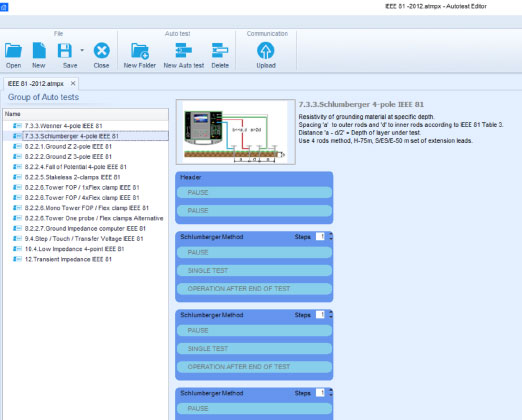

 Автоматизированные измерения выполняются в виде последовательности потока команд и одиночных измерений: MI3290: Автоматизированные измерения - виды
 MI3290: автоматизированные измерения

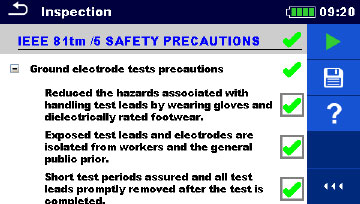

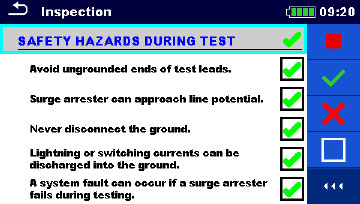

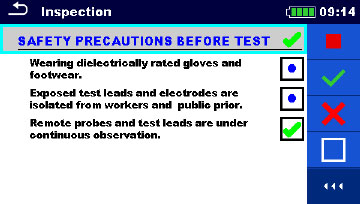

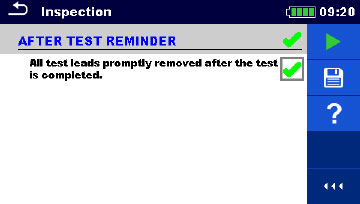

В процессе измерений производится визуальный контроль, результаты которого отражают в  протоколе все необходимые действия по технике безопасности до и после проведения измерений.
