Независимо от назначения здания, его цепь электропитания сформирована комплексом кабелей питания, защитными устройствами и точками, откуда происходит забор энергии. Все перечисленные узлы периодически нужно проверять, определять, допустима ли их дальнейшая эксплуатация, либо требуется замена, ремонт. При проведении проверок используются специальные измерительные приборы. Каков практический опыт их использования? Какие испытания проводятся, какие имеют наибольшую ценность? Разберемся в статье.
.jpg)

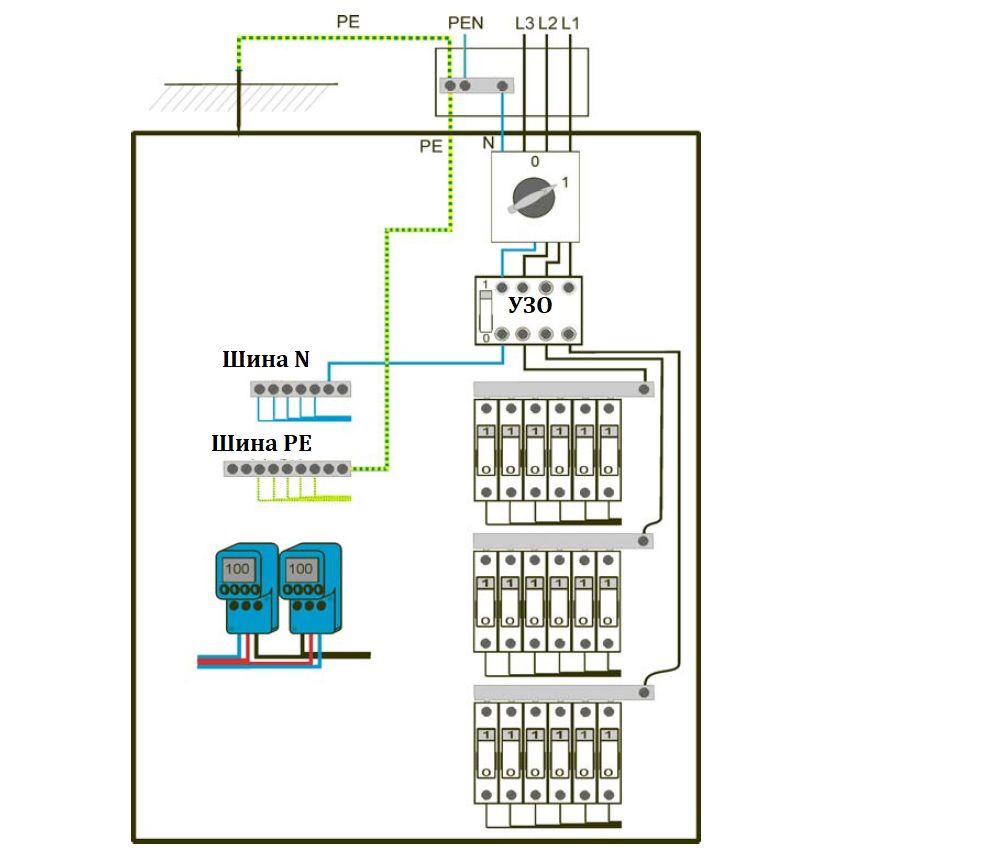

Рисунок 3. Схема распределительного щита электроустановки.
Важнейшие понятия испытаний
При выборе, использовании измерителей цепей электропитания нужно руководствоваться следующим:
- Объект испытаний. Элемент цепи, подверженный исследованиям, по результатам которых подготавливается решение относительно него;
- Условия. Комплекс факторов, условий, определяющих принципы работы объекта во время проверки. Проверка может проводиться в реальных, нормативных условиях, при повышенных нагрузках, что позволяет определить уязвимости, внести соответствующие корректировки, усовершенствования в комплекс электропитания;
- Средства. Непосредственно технический прибор, измерительное средство, используемое во время проверки;
- НТД. Набор нормативной документации, эксплуатационных и технических инструкций, в соответствии с которыми ведется проверка. Набор определяется типом здания, будь то жилой дом, объект коммерческой недвижимости, промышленный комплекс.
Этапы исследования
Исследование цепей электропитания здания выполняется по следующей схеме:
- Визуальный осмотр компонентов, контактных друг, соединений, находящихся на виду. Специалист оценивает, в каком состоянии находится проводка, нет ли на ней следов оплавления. Стадия не предполагает использования специализированного оборудования, явные дефекты видны невооруженным глазом, выражаются в изменении цвета кабелей, плавлении изоляционного слоя, механических повреждениях, оголениях токопроводящих элементов, слабостях контакта на участках соединений;
- Измерение сопротивления изоляции. Уточнение данного показателя необходимо, так как по мере работы электрического оборудования изоляция слабеет вследствие температурных перепадов, механических нагрузок, влажности, химических воздействий. В зависимости от рабочего напряжения испытываемой электрической сети, используются мегаомметры или тераомметры;
- Измерение сопротивления на устройствах заземления. Заземляющий контакт обеспечивает защиту персонала, посетителей, жильцов объекта от удара током. Как и изоляция, постепенно контакты изнашиваются, ржавеют. Исследование устройства при помощи специального оборудования начинается только после визуального осмотра. Если он показывает наличие повреждений, проводится немедленный ремонт;
- Определение целостности и надежности контакта между заземляющими устройствами и защищенными элементами. Заземлитель выполнит свою задачу в опасной ситуации только в том случае, если он надежно соединен с заземляемым элементом. Соединения изнашиваются по множеству причин, максимальна опасность повреждения длинных контактов. Сначала выполняется визуальный осмотр, если явные дефекты не обнаружены, проводится более тщательная проверка специальным оборудованием;
- Проверка работоспособности защитных автоматов. Короткое замыкание – одна из основных причин пожара в здании. Предотвратить его можно использованием устройства защитного отключения. Также УЗО защищает людей от электрической травмы, способной произойти при контакте с поврежденным устройством. Контрольно-измерительные приборы помогут понять, соответствуют ли характеристики защитных автоматов нормативам, быстро ли они срабатывают, правильно ли определены значения по току и напряжению срабатывания;
- Определение силы тока КЗ на цепи “ноль-фаза”. Задача контрольной операции – установление факта, что величина тока, формирующегося при КЗ, достаточна для немедленного срабатывания защитного устройства или плавления предохранительного элемента.
Особенности используемого измерительного оборудования
Измерительное оборудование должно соответствовать требованиям государственных стандартов и других нормативных актов. Только в этом случае его показания можно считать действительными, подходящими для использования и фиксации в официальных протоколах. Полученные в процессе исследования параметры должны соотноситься с величинами, зафиксированными в ПУЭ и ПЭТТП. Если имеются расхождения, то испытуемая система признается непригодной к эксплуатации, определяется комплекс мер, необходимых для ее восстановления, модернизации, ремонта и приведения в надлежащее состояние.
