А 1281 Токоизмерительные клещи диапазон измерения 50мА-1200А
А 1281 Токоизмерительные клещи диапазон измерения 50мА-1200А

А 1281 Токоизмерительные клещи диапазон измерения 50мА-1200А

Количество:
Цена: 31 000 Ք


Общие сведения

Требования безопасности

  • Категория перенапряжения: 600 В CAT III
  • Степень загрязнения: 2
  • Двойная изоляция
  • Условия окружающей среды
  • Диапазон рабочих температур: от - 20 до 55 °С
  • Температура хранения: от -30 до 70 °С
  • Температурная зависимость (Примечание 1): ±0,02% от изм. зн. / 1 °С
  • Влажность: от 0 до 85%,
  • Линейно снижается для T > 35 °C
  • Высота над уровнем моря: ≥ 2000 м

Применяемые стандарты

  • Безопасность: EN/IEC 61010-1
  • ЭМС: EN/IEC 61010-2-32
  • EN/IEC 61326-1

Механические характеристики

  • Раскрытие губок: 52 мм

Максимальные размеры проводников:

  • Кабель: < 50 мм
  • Шина: 1 шина 50 мм x 5 мм,
  • 4 шины 30 мм x 5 мм
  • Воспламеняемость корпуса: UL94 – V-1
  • Размеры: 220 мм x 120 мм x 48 мм
  • Масса: 600 г


Примечание 1:
  • при температуре от +15 до +25 °С дополнительной погрешности нет.
  • для высоких температур: темп. погрешность = (t -25°С ) * темп. зависимость.
  • для низких температур: темп. погрешность = (15°С - t) * темп. зависимость.

Характеристики

Эталонные условия:
Температура: (23 ±  1) 0C
Влажность: 60 %

Диапазон токов
Номинальный ток (INom)
0,5 A
5 A
100 A
1000 A
Коэффициент усиления тока
0,5 A/В
5 A/В
100 A/В
1000 A/В
Пиковый ток
1,5 A PEAK
15 A PEAK
246 A PEAK
1700 A PEAK
Коэффициент     амплитуды      при
номинальном токе
3,0
3,0
2,46
1,7
Диапазон токов*
т 50 мA до 1 A
от 0,5 до 10 A
от 0,5 до 175 A
от 100 до
1200 A
Погрешность измерения
СКЗ силы тока
±0,5% от изм.
зн.
±0,5% от изм.
зн.
±0,5% от изм.
зн.
±0,5% от изм.
зн.

Диапазон частоты
от 40 до 700 Гц (фазовая ошибка<±0,50)
от 70 до 2500 Гц (фазовая ошибка<±30)
Непрерывность измерений
1000 A непрерывно
1200 A (перерывы через 40/20 минут)
Полное сопротивление нагрузки
< 1 кОм
Рабочее напряжение
600 В ср. квадр.
Влияние соседнего проводника:
< 1 мА/A при 50 Гц
Влияние положения проводника:
< ±0,3% при f < 400 Гц

*Погрешность для диапазона 0÷10% составляет 0,1% · INom изм. зн. – измеренное значение

Типовые рабочие характеристики

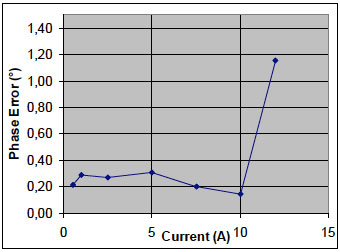

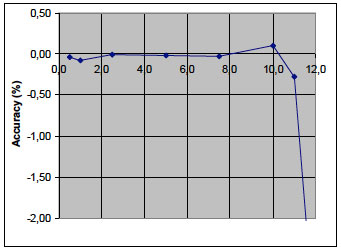

Зависимость погрешности от тока (для диапазона 5 A) Зависимость фазовой ошибки от тока (для диапазона 5 A)
Клещи A1281 Metrel: Зависимость погрешности от тока (для диапазона 5 A) Клещи A1281 Metrel: Зависимость фазовой ошибки от тока (для диапазона 5 A)

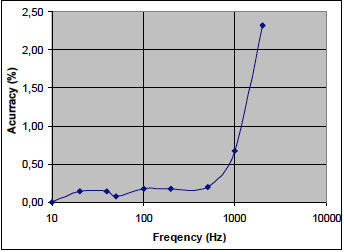

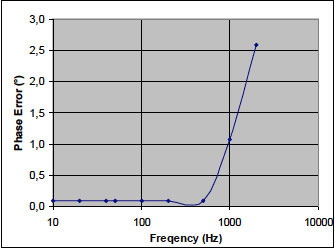

Зависимость погрешности от частоты (для диапазона 5 A) Зависимость фазовой ошибки от частоты (для диапазона 5 A)
Клещи A1281 Metrel: Зависимость погрешности от частоты (для диапазона 5 A) Клещи A1281 Metrel: Зависимость фазовой ошибки от частоты (для диапазона 5 A)
