Принцип работы измерителя сопротивления изоляции

Измеритель сопротивления изоляции применяется для оценки безопасности изоляционной оболочки электромоторов, кабелей, трансформаторов и другого электрооборудования.

Отклонение значений сопротивления от стандартных говорит о том, что качество изоляции ухудшилось и использование устройства опасно. Тестер сопротивления изоляции может выполнять не только само по себе измерение сопротивления, но определять и отображать ток утечки, рассчитывать различные диагностические коэффициенты.

Измерение показателей изоляции требуется проводить перед вводом электросетей и оборудования в эксплуатацию, после восстановления и для профилактики.

Как работает тестер изоляции

Устройство состоит из источника напряжения, вольтметра и амперметра.

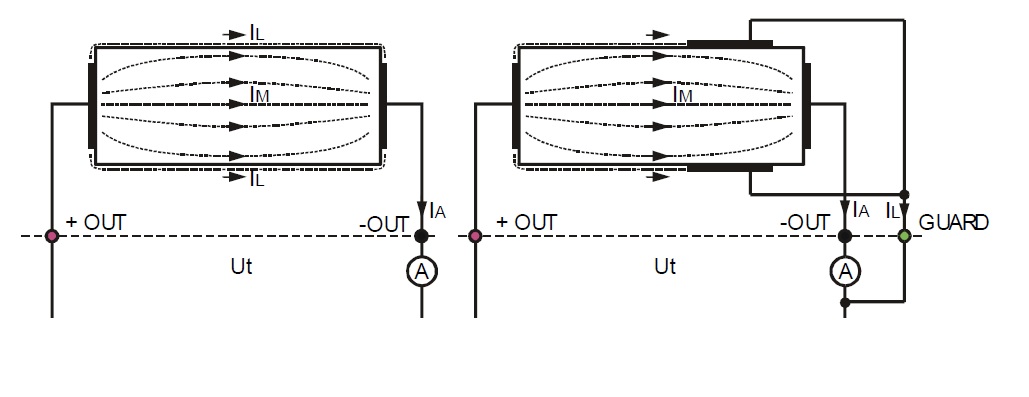

Снаружи измерителя имеется две или три выходные клеммы, которые используются для соединения с щупами.  В случае трех клемм одна  применяется для подключения специальной цепи для отвода  поверхностных токов на изоляции.



Для выполнения замеров измеритель подключается щупами к объекту, при этом амперметр определяет силу тока. Далее значения напряжения и силы тока используются для определения сопротивления. Для этого применяется закон Ома: R = U/I, где R – сопротивление, U – напряжение, I – сила тока. Данные отображаются на дисплее тестера.

Значения сопротивления отображаются на дисплее в кОм, МОм, ГОм или ТОм (последнее – для некоторых моделей, которые работают с большим сопротивлением).

Что важно учитывать при выполнении замеров?

Значение сопротивления изоляции, которое определяется при тестировании, может меняться с учетом температуры воздуха и влажности.

Так, измерения должны выполняться в температурных условиях, которые соответствуют нормальным условиям эксплуатации измерителя. Если этого невозможно добиться, должна быть учтена дополнительная погрешность измерения, которая возникает при отклонении температуры от нормальных значений. При этом эксплуатировать измеритель сопротивления изоляции при температурах, выходящих за диапазон его рабочих температур нельзя.

Конденсация влаги  влияет на результат, кроме этого нельзя проводить измерения, если температура ниже точки росы. Влажность должна быть оптимальной.

Как работать с измерителем сопротивления

Перед использованием тестера просмотрите руководство по его эксплуатации. Даже если Вы профессионал, но никогда не использовали данную модель, некоторые принципы работы могут отличаться от большинства мегаомметров.

Далее последовательность действий такая:

Если используется цифровой прибор, нужно нажать кнопку «Пуск». Оцените и запишите значение

На цифровых устройствах данные отображаются на дисплее и могут сохраняться во внутренней памяти. На старых измерителях сопротивление отображается при помощи стрелки со шкалой.
